鋼廠水處理主要包括煉鐵水處理、煉鋼水處理、軋鋼水處理、中央污水處理4大水處理系統，每個水處理系統中都設有不同的子系統構成，每個子系統里都設有儲水池。根據工藝要求儲水池又分為敞開式、封閉式和半封閉式，在項目初期設計階段，儲水池的液位計全部是超聲波液位計。在敞開式儲水池上，超聲波液位計的測量精度受周邊環境及現場安裝因素的影響相對較?。欢诜忾]式儲水池和半封閉式儲水池上，超聲波液位計的測量精度受兩者的影響比較大。經常發生液位計的測量數值出現頻繁波動、示值不變、虛假值等異?，F(xiàn)象，曾發生過多起因液位計測量值錯誤導致儲水池抽空、水泵進氣、異常的聯鎖啟動、液位異常報警等現象。此類故障給整個水系統的正常生產帶來了極大隱患，也給主生產線帶來了一定程度的損失。

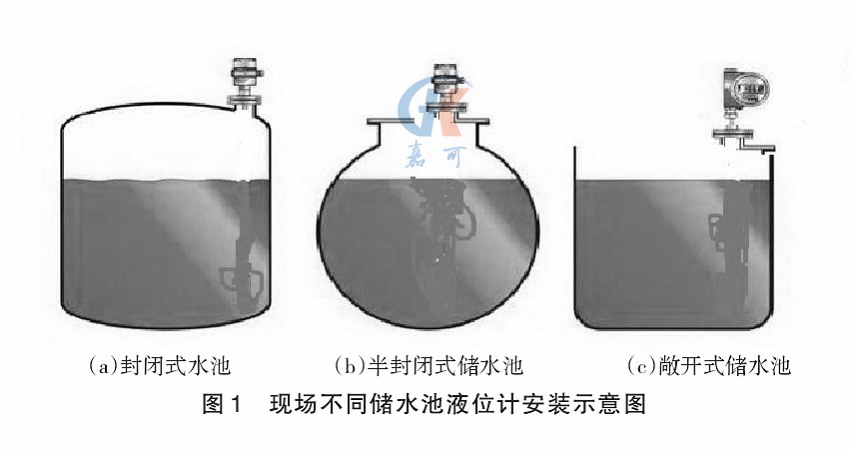

鋼廠水處理系統2003年開工建設，2007年各系統陸續建成投產。最初出現故障現象較多的是液位監測數值的異常波動，后面陸續出現液位計監測數值死值，所測數值與水池液位實際值不符等現象。當儲水池液位計突然出現異常，會導致水池不能自動補水，水井水位低至送水泵吸入口，水泵進氣無法送水；液位過低也會導致水泵出力不足，無法正常調節水量；液位監測數值與實際水池實際液位不符，導致液位計與水池補水閥聯鎖異常啟動，水池補水全部溢流，液位異常報警?，F(xiàn)場不同儲水池液位計安裝示意見圖1。
1、全封閉儲水池
中央、污水系統中的清水池和軟水池就是全封閉儲水池。超聲波液位計如圖1（a）所示安裝。最初出現問題的是軟水池的液位計。故障現象為后臺監控畫面HMI上的液位示值一直異常波動，起初判斷是現場儀表信號受到干擾，但控制系統的其它儀表信號都顯示正常；到達現場后，將液位計儀表井打開現場檢查超聲波液位計電壓及顯示正常，檢查到液位計探頭時，發現液位計探頭上凝結著密密麻麻的水珠，擦拭水珠后，液位計測量示值正常。為了排除現場信號干擾所致，將液位計里“抑制干擾信號”功能投入，在PLC的信號輸入端增設信號隔離器，同時對儀表的接地重新進行拆接，但后期又陸陸續續發生過多次同類故障。
2、半封閉式儲水池
軋鋼水系統中層流泵站的熱水井、煉鐵水系統煤氣洗滌水的冷水井如圖1（b）所示，屬于半封閉式儲水池，此處超聲波液位計也出現過液位測量示值波動的情況，儀表維護人員將探頭上的水珠擦拭后，該故障現象消除。所以排除了液位計信號受到干擾導致的測量示值異常波動。
層流泵站的熱水井液位計也因同樣問題，導致生產操作人員沒有及時增開水泵，水位溢出水池后，淹掉了整個層流泵站的所有儀表和電氣設備，造成軋鋼停機2h。
3、敞開式儲水池
煉軋鋼水系統的二沉池如圖1（c）所示，屬于敞開式儲水池，同樣采用的超聲波液位計，液位計運行相對穩定，很少出現過液位計測量值與實際值不符、測量數值異常波動等情況。
