便攜式可燃?xì)怏w檢測儀系統以MQ-2氣體傳感器和STC89C52RC主控芯片為核心設計家用燃?xì)鈭?bào)警器裝置。通過單片機控制系統各個模塊,實現了對可燃?xì)怏w的檢測、報警以及智能化處理的功能。本次設計的便攜式可燃?xì)怏w檢測儀不僅能時刻監測周圍環境中的燃?xì)鉂舛惹闆r,還可以在發生意外危險事情時自動報警,即當氣體濃度達到預設值時,可以自動開啟排風系統,同時通過GSM模塊發送短信及時通知用戶??傮w設計思路旨在實現低成本,高可靠性和穩定性。
基于以上設計思路,本設計主要采用MQ-2氣體傳感器檢測燃?xì)夤艿乐車娜細鉂舛?,并由主控芯片MCU進行控制。該設計主要由四大部分組成:一是傳感器,能夠?qū)崟r(shí)檢測周圍環境的燃?xì)鉂舛?;二是主控芯片,能夠?qū)θ細庑盘?hào)進行數據處理和其他模塊的功能控制;三是報警裝置,根據主控芯片發出的信號采取相應的報警措施;四是智能化處理裝置,報警的同時風扇啟動并發送短消息及時通知用戶做出緊急處理。
因此本次設計是基于單片機STC89C52RC的便攜式可燃?xì)怏w檢測儀,通過MQ-2氣體傳感器對周遭燃?xì)鈿怏w信號進行采集,其產生的電壓信號傳送到ADC0832芯片進行模數轉換后,產生對應的數字信號經過轉換芯片的輸出通道D0、DI傳送到主控芯片的串口,主控芯片將接收到的數字信號通過LCD屏實時顯示,并對信號進行處理與比較,判斷是否報警,通過設置聲光報警裝置以及通風裝置,當發生燃?xì)庑孤?,同時其泄漏的濃度超過預設值之后,則自動連接并打開。

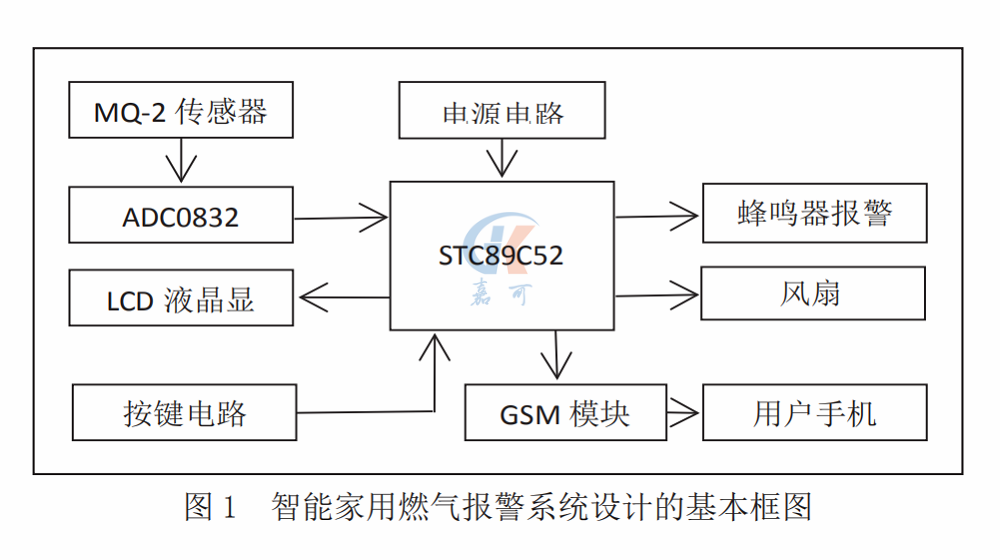

此外,由于一般家庭中所使用煙霧報警器,大多數都通過蜂鳴器來實現報警,然而采用這種方法的缺陷在于,當家中沒有人在的情況時,無法做到時時提醒,存在一定的安全隱患,因此針對這種問題,本次設計增加了GSM模塊。隨著智能化時代的到來,手機已經成為我們不可或缺的信息獲取的手段。因此我們可以通過手機來獲取室內家庭的燃?xì)鉂舛?,并且可以通過CPU對數據進行進一步的分析,如果傳感器所反饋回的燃?xì)鉂舛瘸^安全值時,我們便可以設置單片機使其控制GSM模塊向預設的手機號發送報警,這樣就可以及時的告訴使用者盡快采取措施,可以更加快捷,更加安全的傳遞這一消息,以便控制險情。即通過GSM模塊實現短消息發送,及時通知用戶以便做出進一步緊急措施。硬件電路框圖如圖1所示。本次設計可以具體實現功能如下:(1)準確測量廚房周圍環境中的燃?xì)鉂舛龋唬?)系統各個模塊的功能控制;(3)對傳感器電路、轉換電路以及基本報警電路的控制;(4)主控芯片編程語言的調試與正常運行;(5)GSM模塊的短消息發送。
